Построение проекции открытого тора

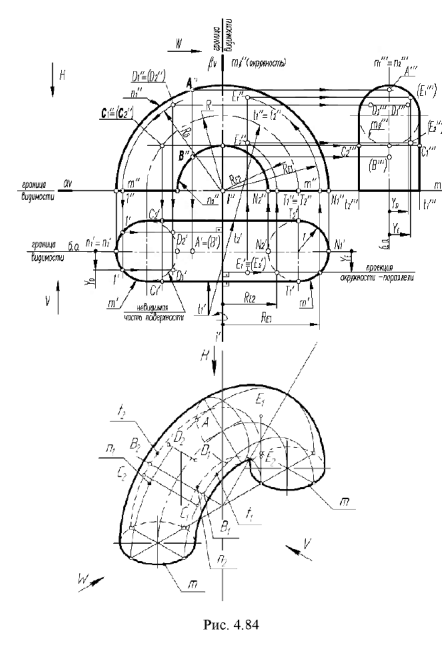

На рис. 4.84 показан пример построения фронтальной, горизонтальной и профильной проекций половины открытого тора с фронтально-проецирующей осью
.
Фронтальную проекцию (очерк) тора определяют:
максимальная и минимальная круговые окружности-параллели
и
, по которым диаметральные точки
и
образующей окружности
вращаются вокруг оси тора ;
- окружности-параллели
и
диаметральных точек
и
, которые совпадают между собой и совпадают с проекцией направляющей окружность с радиусом
тора (выполняются на чертеже тонкой штрихпунктирной линией);
-две горизонтальные прямые
— проекции образующих окружностей
, полученных в сечениях тора горизонтальной плоскостью
, проходящей через ось вращения тора.
Горизонтальную проекцию (очерк) тора определяют:
совпадающие проекции
и
окружностей-параллелей фронтального очерка проецируются в прямую линию, перпендикулярную оси
тора, и совпадают с горизонтальной осью симметрии проекции,
- две образующие окружности
, лежащие в плоскости среза , которые проецируются в натуральную величину и видимыми являются только их половины; - две горизонтальные линии, в которые проецируются окружности параллели
и
полученные при вращении диаметральных точек
и
(перпендикулярны оси вращения
.
Профильную проекцию (очерк) тора определяют: совпадающие проекции
и
окружностей-параллелей фронтального очерка проецируются в прямую вертикальную линию и совпадают с осью симметрии проекции;
окружность
лежащая в профильной плоскости
(половина ее невидимая);
- прямая горизонтальная линия совпадающих проекций образующих окружностей . лежащих в плоскости среза ,
- две вертикальные прямые — проекции окружностей-параллелей
и
!!! Запомните характерные признаки проекций открытого тора на чертеже.
